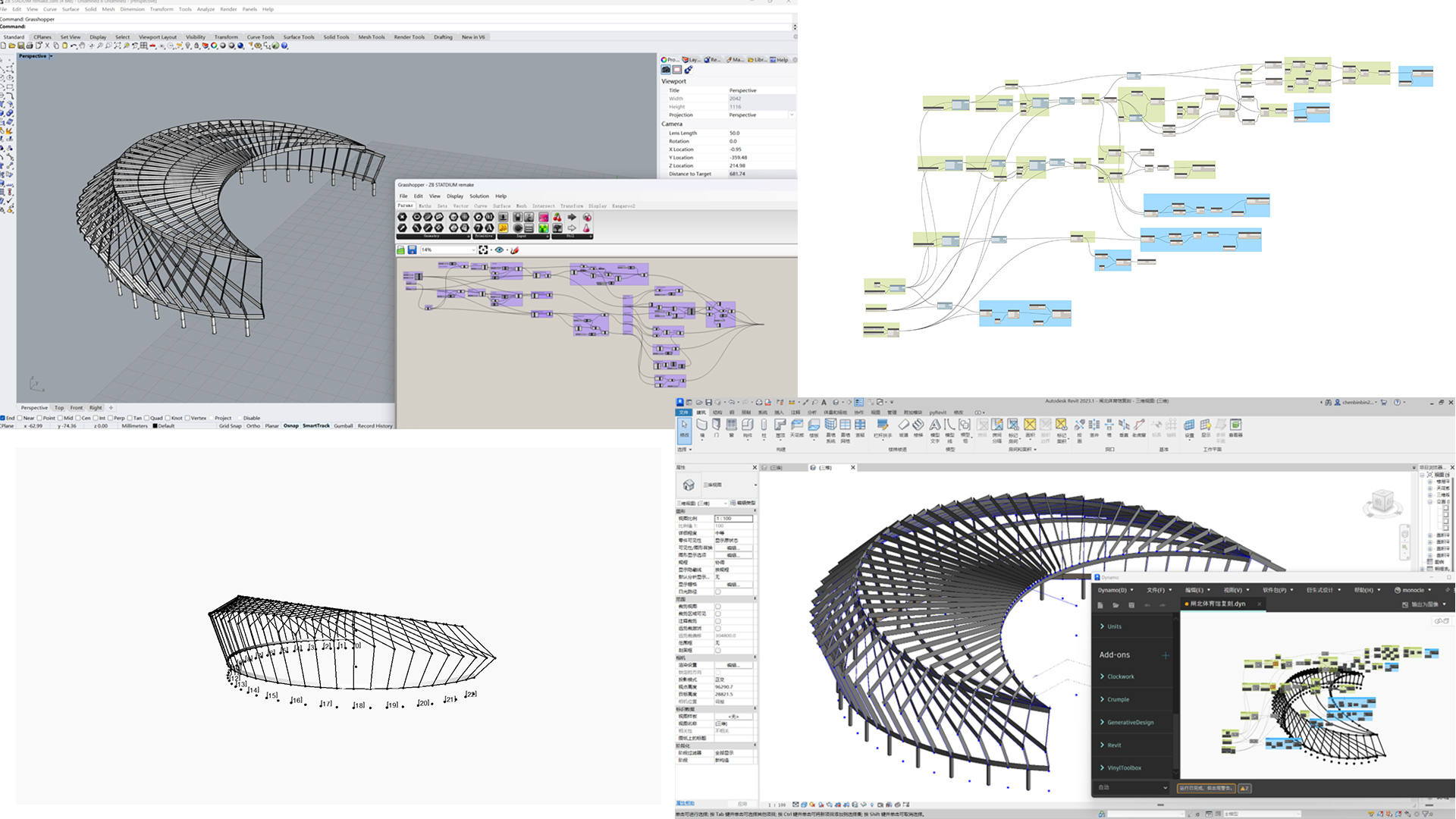

参数化设计
调整参数,电脑运算,改变设计结果。

       所谓建筑参数化设计,并没有名字听上去很高大上。举个例子,比如一个房间一层到二层有3m的高差。我们需要设置一部楼梯,给与不同的踏步数量,则会对应不同的踏步高度。比如楼梯需要18步才能上到二楼,则每个踏步的高度就是166.67mm。如果我们把18步改为20步,则每个踏步的高度就是150mm。这就是一个很简单的参数化设计的例子,我们调整的是踏步的数量,从18改为20,则计算机会根据除法这一公式,计算出每个踏步的高度,输出的结果从166.67mm变为150mm。

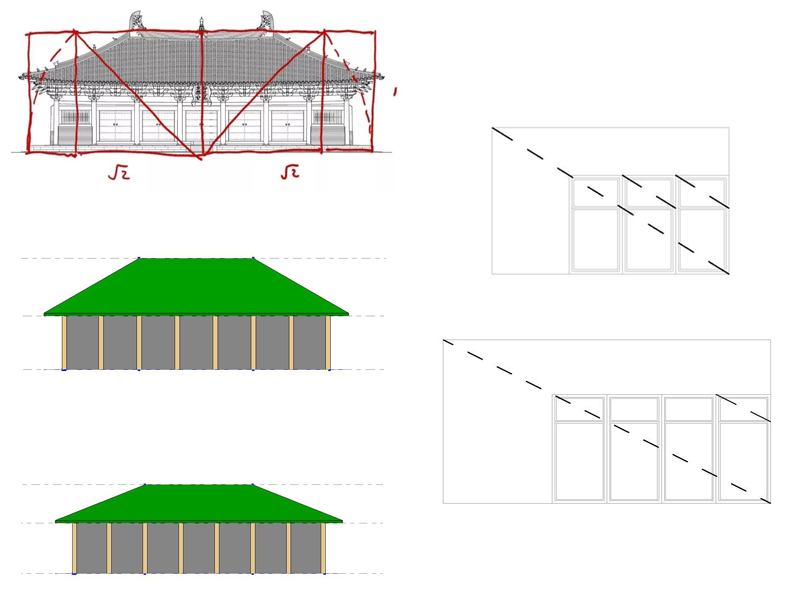

       同样,放大到整个建筑本身,如左图的某寺庙,建筑的高度和开间一半的比例是1: √2,这个比例是日本建筑中很常见的比例,成为白银比例。建筑本身可以看作一个空间的三维实体,有自己的几何尺寸。长宽高对应的数值,他们之间的数学关系会形成比例,通过运用比例,可以达到建筑协调的效果。

       另一个例子是就是重复运用比例达到相似形的效果,如左图中的墙体和门窗的关系,墙体的长度和高度有一个比例,我们成为a好了,同样几扇门窗组合在一起也会有一个长度和高度,如果我们保持一样的比例,也就是a,则可以形成相似形的效果。而且更一步的细节是,门窗上部部分也有长度和宽度,我们再次保持这个比例,则墙体,门窗,门窗的上半部分的对角线就是平行的,这样就可以形成协调的效果。在这里,门窗的数量,自身的几何尺寸,以及墙体的几何尺寸都可以通过改变几个数字的方式调整最终的数量和效果,这就是一个参数化设计方法的运用。

learn more

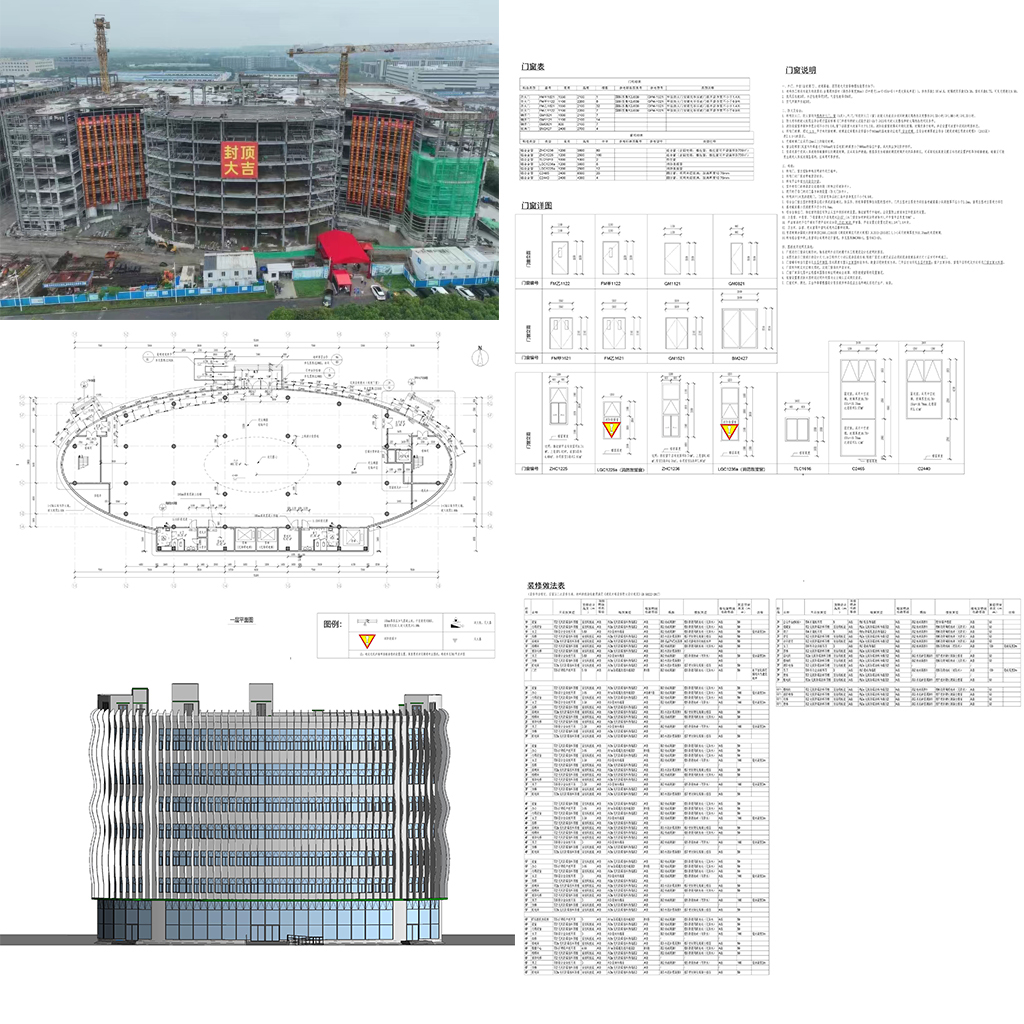

BIM
即一个包含信息的建筑模型

       BIM模型,就是一个包含信息的建筑模型,随着计算机的发展,建筑设计行业从手工制图到电脑制图,CAD的字面含义就是Computer Aided Design计算机辅助设计,辅助设计我不知道,但是辅助制图,完成甩图版的革命是完成了。

       而现在随着电脑性能的进一步强大,从二维图纸绘制到三维模型的制作再次引起了变革。一个BIM模型,在曾今图纸割裂的情况下,从模型生成图纸,统计门窗表,首先就是保证了数据了一致性,避免了平面图、立面图、剖面图、门窗统计表对不上的情况。其次就是因为可以添加任意的信息,所以本质上形成了一个建筑的数据库。

       同时我认为BIM技术并不应该只停留在设计阶段,虽然我是在某大型国有甲级设计院工作多年,但是认为BIM技术应该服务于建筑全生命周期,包括施工和后建成后的运营维护,当给建筑构件一些信息,比如型号,规格,材质,价格,厂商,采购日期,保修日期等能更好的方便管理,传统的人工统计不便管理和检索,且无论是人工纸质还是电子表格,和实体构件关联不一定准确,即便附有截图,也不够直观,而三维信息模型则是给了建筑所有构件一张身份证,并形成数据库便于直观找到和管理。

learn more
Art Installation
Print Design

Dynamo与自动化
Dynamo可制作提高效率的自动化插件

       自动化脚本的本质就是批处理,即批量完成机械化的重复劳动。大家都用过CAD的批打印功能,一次点击,完成多张图纸的打印。这样就避免了人工一张一张图纸去打印。而自动化脚本/工具/插件能做的事情,本质原理是一样的。其实参数化设计,也是通过调整参数,然后让计算机根据设计好的程序完成修改模型,处理数据的一系列操作,这些本来也可以人工,但是费时费力。所以参数化设计就是把这些一套下来的“动作”交由计算机去完成,从而解放了人的劳动力,去处理更有价值的工作内容。

       对于一个工具而言,dynamo就分为两类用处,一个是只能它做的,比如参数化设计面对复杂异形几何形体的处理,完成准确建模工作。另一个就是节约时间,少点几下鼠标,少按几下键盘,把几个动作打包成一个功能,交由计算机去完成。

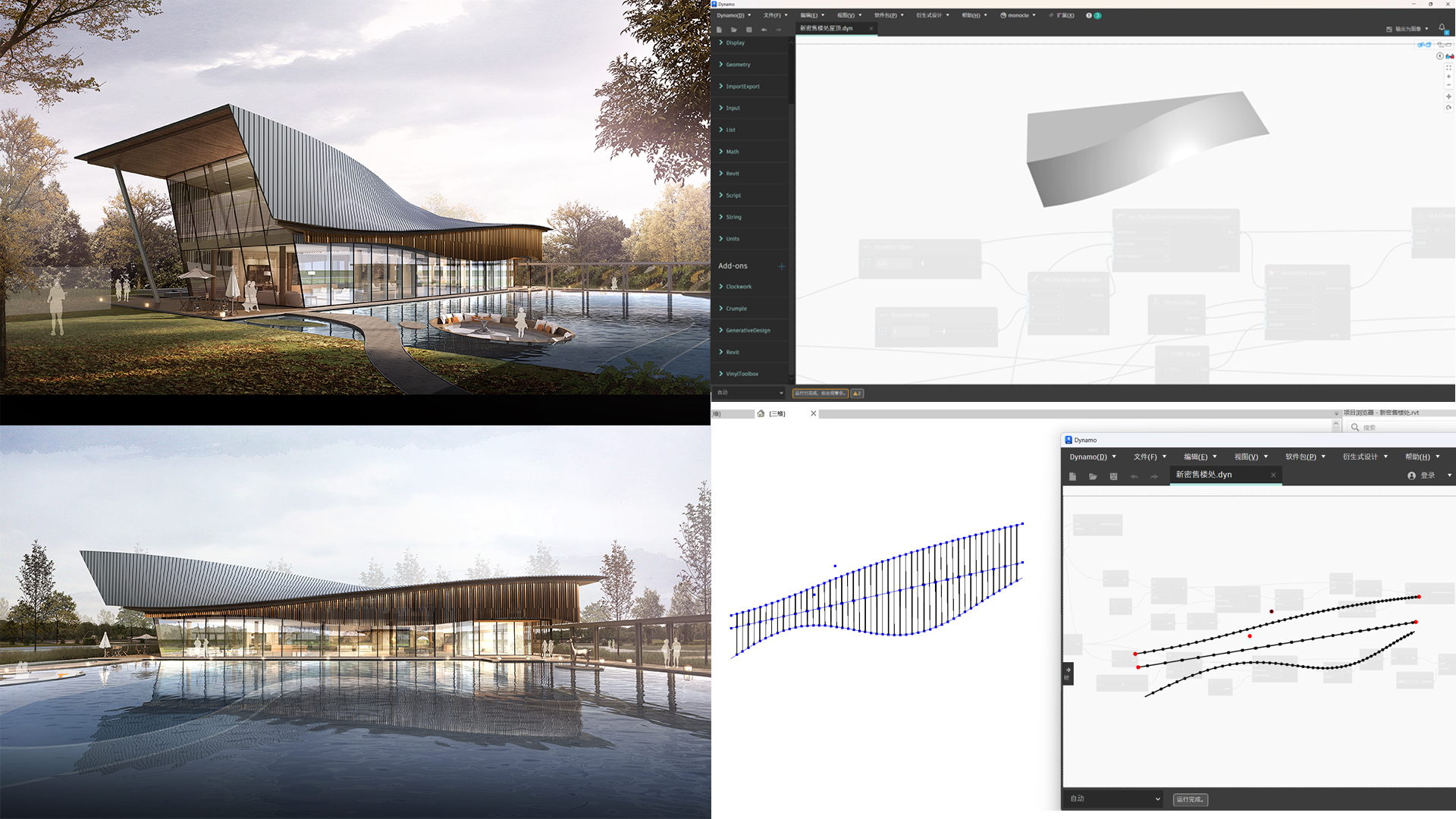

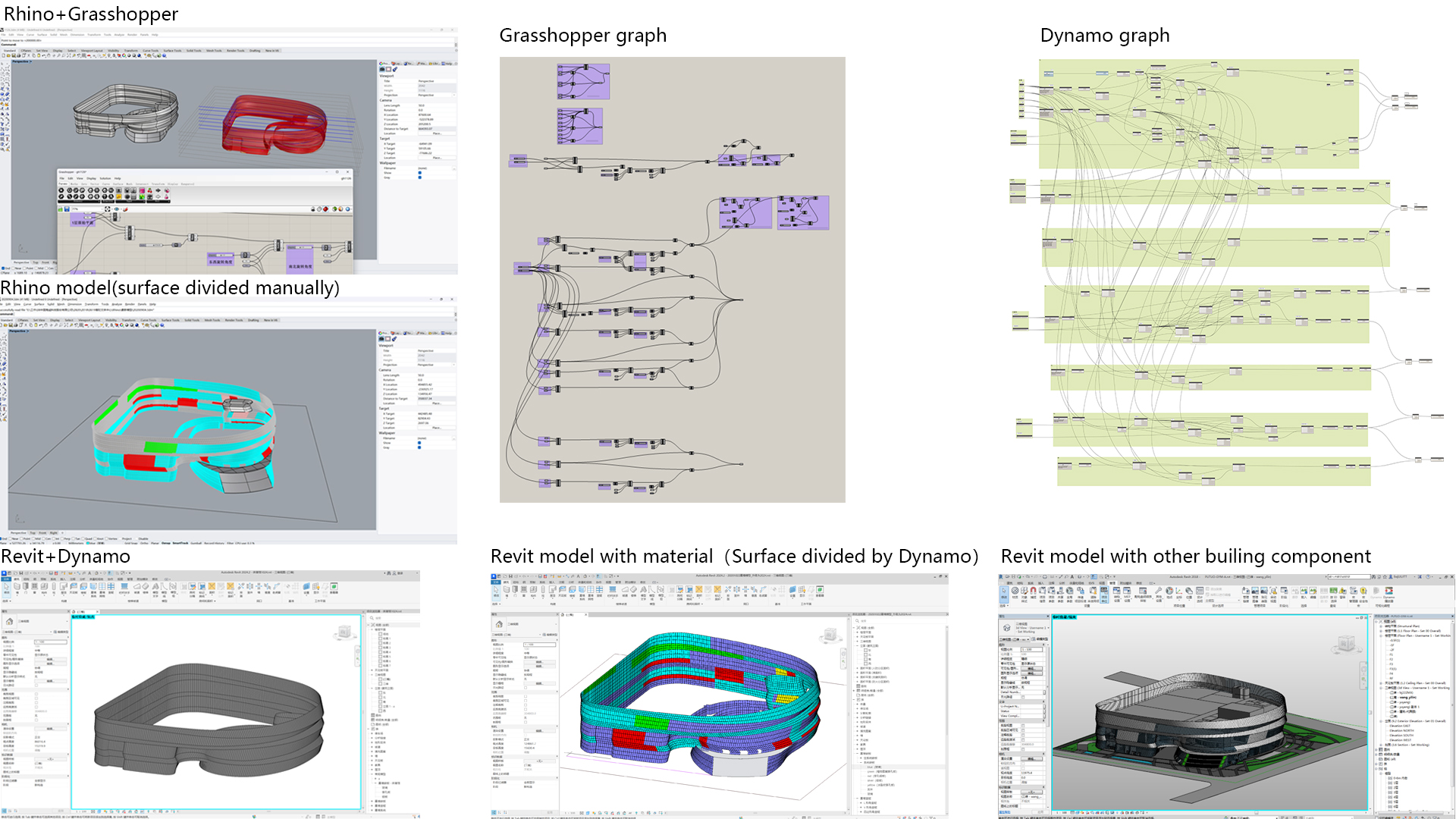

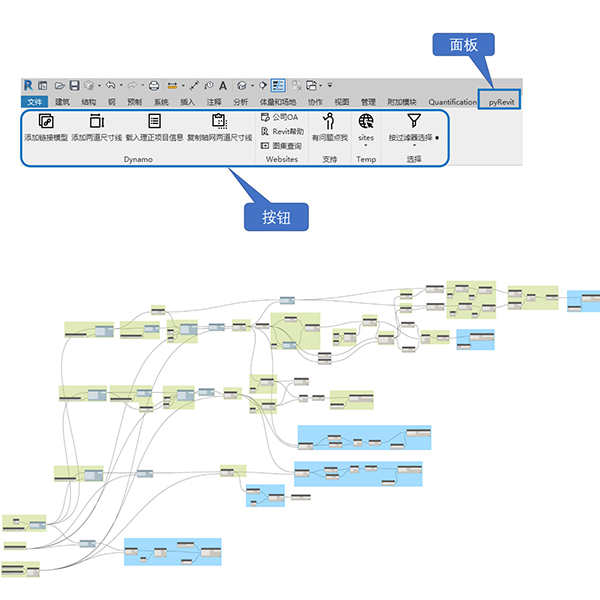

       目前我使用Dynamo完成的自动化工具有,从CAD二维图纸生成轴网、柱子、墙体、房间、门窗、楼板、屋顶的二维转三维的工作,其次还有框选轴网生成两道尺寸线、批量添加链接模型,复制尺寸线到多个视图,读取Excel装修做法信息并赋予到Revit房间属性中去等。
